コレットチャック・ガイドブッシュ

コレットチャック・ガイドブッシュとは・・・

自動旋盤の内部で材料やワークを掴んだり支えたりする道具のことをいいます。一般的に下記のような形をしています。手のひらにのる小さな部品ではありますが、これらが無いと自動旋盤のみでは加工ができないとても重要なパーツです。

コレットチャック
コレットチャック
ガイドブッシュ
ガイドブッシュ



高品質 長年OEM供給してきた信頼と実績がなによりの証拠です。
低価格 メーカー直販だから低価格。さらに超硬に比べお求め易いスチール製を標準在庫としております。
短納期 ジャストサイズの在庫品は即納体制となっております。

               (在庫状況により異なる場合があります)



当社対応メーカー



インターネット販売は、こちら から常時受け付けております。



小径チャック

当社では、φ0.2サイズより販売しております。それらは、製品の小型化が進むコンタクトプローブを中心とした電子部品の通電検査分野、医療機器分野、産業機器分野等、幅広い分野で活躍し、微細化・高精度化へのご要望にお応えしております。

小径チャック



専用機のコレット

当社では、自動車部品向けやその他各分野の専用機等、用途・サイズに応じさまざまなチャックをチャック装置等の周辺機器とともに、ご提案から設計・製作・販売までいたしております。当社製造元であります「(株)ダイヤ精機製作所」にて技術サポートも行っておりますので、お問い合わせください。

専用機チャック

ツール用コレット(ERコレット)



ダブルテーパー方式の採用とより多くのスリ割りにより、優れた同心性・均等な把握力を発揮し、様々なシャンク形状のチャックミーリングマシン、マシニング センター、NC旋盤、ツールグラインダー、ボール盤等広範囲の工作機械にご利用いただけます。締り代が大きなマルチコレットで、大きなものでは締り代が 1mmありますので、コレットの在庫数を最小におさえられ、大変経済的です。
ツール用コレット

タップ用コレット

タップ加工機の工具をチャックする場合に多用されるコレットチャックです。

タップ、ドリル等の各種工具をチャックできます。

各種サイズに短納期で対応します。

特殊タイプも1個から製作しますのでお問合せ下さい。

タップ用コレット





使い方:

後部(上記写真の下の黒い部分)にネジが切ってあるので、先端(写真は上部)の六角部分を
回すことで、チャック全体が押し込まれ、テーパー部分が締まり、内径穴が縮まることで工具
をチャッキングできます。

簡単な機構でチャックできるので、他の用途にも流用できます。ご相談下さい。


製品コードの表記方法

製品コードの表記方法
画像をクリックすると拡大します。

Cincom R04

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック       (0.5 ~ 4.0)

スチール

8

CC0008SR-

FCD08-M(C)

標準在庫

超硬

8

CC0008WR-

WFCD08-M(C)

標準在庫



品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

ガイドブッシュ       (0.6 ~ 4.0)

超硬

9

CG0044WR-

WFG044-M

標準在庫

サーメット

9

CG0044CR-

SFG044-M





Cincom R07

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック        (1.0 ~ 7.0)

スチール

15

CC0029SR -L6-

FC029-M(C)

標準在庫

超硬

15

CC0029WR -L6-

WFC029-M(C)



四角コレットチャック    (3.0 ~ 7.0)

スチール

15

CC0029SS -L6-

FC902-M(C)



六角コレットチャック    (3.0 ~ 7.0)

スチール

15

CC0029SH -L6-

FC903-M(C)





品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

ガイドブッシュ       (1.0 ~ 7.0)

超硬

16

CG0106WR-

WFG106-M

標準在庫

サーメット

16

CG0106CR-

SFG106-M



四角ガイドブッシュ   (3.0 ~ 7.0)

超硬

16

CG0106WS-

WFG107-M



六角ガイドブッシュ   (3.0 ~ 7.0)

超硬

16

CG0106WH-

WFG108-M





Cincom F10 G10 L10

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック
(スチール 1.0 ~ 10.0)
(超硬 1.0 ~  9.0)

スチール

15

CC0029SR-

FC029-M

標準在庫

超硬

15

CC0029WR-

WFC029-M



四角コレットチャック   (3.0 ~ 7.0)

スチール

15

CC0029SS-

FC902-M



六角コレットチャック   (3.0 ~ 7.0)

スチール

15

CC0029SH-

FC903-M





品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

ガイドブッシュ     (1.0 ~ 10.0)

超硬

16

CG0106WR-

WFG106-M

標準在庫

サーメット

16

CG0106CR-

SFG106-M



四角ガイドブッシュ  (3.0 ~ 7.0)

超硬

16

CG0106WS-

WFG107-M



六角ガイドブッシュ  (3.0 ~ 7.0)

超硬

16

CG0106WH-

WFG108-M





Cincom A12 B12 C12 F12 K12 M12

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック       (1.0 ~ 12.0)

スチール

16

CC0096SR-

FC096-M

標準在庫

超硬

16

CC0096WR-

WFC096-M

標準在庫

四角コレットチャック    (3.0 ~ 8.0)

スチール

16

CC0096SS-

FC907-M



六角コレットチャック (3.0 ~ 10.0)

スチール

16

CC0096SH-

FC908-M





品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

ガイドブッシュ      (1.0 ~ 12.0)

超硬

18

CG0541WR-

WFG541-M

標準在庫

サーメット

18

CG0541CR-

SFG541-M



ガイドブッシュ      (1.0 ~ 12.0)

超硬

18

CG0551WR-

WFG551-M

標準在庫
キー溝2本

サーメット

18

CG0551CR-

SFG551-M

キー溝2本

四角ガイドブッシュ   (3.0 ~ 8.0)

超硬

18

CG0541WS-

WFG542-M



六角ガイドブッシュ  (3.0 ~ 10.0)

超硬

18

CG0541WH-

WFG543-M





Cincom BL12 (RL01) (主軸台固定形)

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

主軸コレットチャック    (1.0 ~ 12.0)

スチール

19.05

CC0912SR-K-

FC912-MK

標準在庫

超硬

19.05

CC0912WR-K-

WFC912-MK



背面コレットチャック    (1.0 ~ 12.0)

スチール

16

CC0096SR-K-

FC096-MK

標準在庫

超硬

16

CC0096WR-K-

WFC096-MK

標準在庫

主軸四角コレットチャック
(スチール3.0 ~ 8.0)
(超硬3.0 ~ 6.0)

スチール

19.05

CC0912SS-K-

FC913-MK



超硬

19.05

CC0912WS-K-

WFC913-MK



主軸六角コレットチャック(3.0 ~ 10.0)

スチール

19.05

CC0912SH-K-

FC914-MK



超硬

19.05

CC0912WH-K-

WFC914-MK





Cincom A16 C16 K16 MⅡ16 MⅢ16

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック     (1.0 ~ 16.0)

スチール

20

CC0261SR-

FC261-M

標準在庫

超硬

20

CC0261WR-

WFC261-M

標準在庫

四角コレットチャック  (3.0 ~ 11.0)

スチール

20

CC0261SS-

FC966-M



六角コレットチャック  (3.0 ~ 13.0)

スチール

20

CC0261SH-

FC967-M





品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

ガイドブッシュ      (1.0 ~ 16.0)

超硬

22

CG0660WR-

WFG660-M

標準在庫

サーメット

22

CG0660CR-

SFG660-M



四角ガイドブッシュ  (3.0 ~ 11.0)

超硬

22

CG0660WS-

WFG666-M



六角ガイドブッシュ  (3.0 ~ 13.0)

超硬

22

CG0660WH-

WFG667-M





Cincom K16C (ガイドブッシュレス機)

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

主軸コレットチャック   (1.0 ~ 16.0)

スチール

23

CC0961SR-K-

FC961-MK



超硬

23

CC0961WR-K-

WFC961-MK



背面コレットチャック   (1.0 ~ 16.0)

スチール

20

CC0261SR-K-

FC261-MK

標準在庫

超硬

20

CC0261WR-K-

WFC261-MK

標準在庫



Cincom A20C (ガイドブッシュレス機)

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

主軸コレットチャック   (2.0 ~ 20.0)

スチール

33

CC0925SR-K-

FC925-MK

標準在庫

超硬

33

CC0925WR-K-

WFC925-MK



背面コレットチャック   (2.0 ~ 20.0)

スチール

26

CC0034SR-K-

FC034-MK

標準在庫

超硬

26

CC0034WR-K-

WFC034-MK

標準在庫



Cincom L16/20 A20P B20 C20 G16 MⅠ16 MⅢ20 E16/20 F16/20

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック       (2.0 ~ 20.0)

スチール

26

CC0034SR-

FC034-M

標準在庫

超硬

26

CC0034WR-

WFC034-M

標準在庫

四角コレットチャック   (3.0 ~ 14.0)

スチール

26

CC0034SS-

FC917-M



六角コレットチャック   (3.0 ~ 17.0)

スチール

26

CC0034SH-

FC918-M





品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

ガイドブッシュ      (2.0 ~ 20.0)

超硬

30

CG0206WR-

WFG206-M

標準在庫

サーメット

30

CG0206CR-

SFG206-M



四角ガイドブッシュ  (3.0 ~ 14.0)

超硬

30

CG0206WS-

WFG201-M



六角ガイドブッシュ  (3.0 ~ 17.0)

超硬

30

CG0206WH-

WFG202-M





Cincom BL20 BL25 (主軸台固定形)

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

主軸コレットチャック    (2.0 ~ 25.0)

スチール

33

CC0925SR-K-

FC925-MK

標準在庫

超硬

33

CC0925WR-K-

WFC925-MK



背面コレットチャック BL20 (2.0 ~ 20.0)

スチール

26

CC0034SR-K-

FC034-MK

標準在庫

超硬

26

CC0034WR-K-

WFC034-MK

標準在庫

背面コレットチャック BL25 (2.0 ~ 25.0)

スチール

30

CC0071SR-K-

FC071-MK

標準在庫

超硬

30

CC0071WR-K-

WFC071-MK



主軸四角コレットチャック(3.0 ~ 18.0)

スチール

33

CC0925SS-K-

FC926-MK



主軸六角コレットチャック(3.0 ~ 22.0)

スチール

33

CC0925SH-K-

FC927-MK





Cincom L25 F25 E25

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック      (2.0 ~ 25.0)

スチール

30

CC0071SR-

FC071-M

標準在庫

超硬

30

CC0071WR-

WFC071-M



四角コレットチャック   (3.0 ~ 18.0)

スチール

30

CC0071SS-

FC922-M



六角コレットチャック   (3.0 ~ 22.0)

スチール

30

CC0071SH-

FC923-M





品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

ガイドブッシュ      (2.0 ~ 25.0)

スチール

34

CG0521SR-

FG521-M

標準在庫

超硬

34

CG0521WR-

WFG521-M

標準在庫

サーメット

34

CG0521CR-

SFG521-M



四角ガイドブッシュ
(スチール 3.0 ~ 18.0)
(超硬 3.0 ~ 17.0)

スチール

34

CG0521SS-

FG522-M



超硬

34

CG0521WS-

WFG522-M



六角ガイドブッシュ
(スチール 3.0 ~ 22.0)
(超硬 3.0 ~ 21.0)

スチール

34

CG0521SH-

FG523-M



超硬

34

CG0521WH-

WFG523-M





Cincom FL25 (主軸台固定形)

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック
(スチール2.0 ~ 25.0)
(超硬 2.0 ~ 22.0)

スチール

32

CC0941SR-K-

FC941-MK



超硬

32

CC0941WR-K-

WFC941-MK



四角コレットチャック  (4.0 ~ 18.0)

スチール

32

CC0941SS-K-

FC942-MK



六角コレットチャック  (4.0 ~ 22.0)

スチール

32

CC0941SH-K-

FC943-MK





Cincom C32 L32 M32 E32  A32P

品名          範囲

材質

胴径
D

DAIYACコード *

CITIZEN品番

備考

コレットチャック     (4.0 ~ 32.0)

スチール

37

CC0081SR-

FC081-M

標準在庫

超硬

37

CC0081WR-

WFC081-M



四角コレットチャック  (4.0 ~ 22.0)

スチール

37

CC0081SS-

FC932-M



六角コレットチャック  (4.0 ~ 28.0)

スチール

37

CC0081SH-

FC933-M





品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

ガイドブッシュ     (4.0 ~ 32.0)

スチール

42

CG0531SR-

FG531-M

標準在庫

超硬

42

CG0531WR-

WFG531-M

標準在庫

サーメット

42

CG0531CR-

SFG531-M



四角ガイドブッシュ
(スチール4.0 ~ 22.0)
(超硬 4.0 ~ 21.0)

スチール

42

CG0531SS-

FG532-M



超硬

42

CG0531WS-

WFG532-M



六角ガイドブッシュ
(スチール4.0 ~ 28.0)
(超硬 4.0 ~ 27.0)

スチール

42

CG0531SH-

FG533-M



超硬

42

CG0531WH-

WFG533-M





Cincom FL32 (主軸台固定形)

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック
(スチール4.0 ~ 32.0)
(超硬 4.0 ~ 30.0)

スチール

42

CC0951SR-K-

FC951-MK



超硬

42

CC0951WR-K-

WFC951-MK



四角コレットチャック   (4.0 ~ 22.0)

スチール

42

CC0951SS-K-

FC952-MK



六角コレットチャック   (4.0 ~ 28.0)

スチール

42

CC0951SH-K-

FC953-MK





Cincom FL42 EL42 GL30 (主軸台固定形)

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

コレットチャック
(スチール 10.0 ~ 42.0)
(超硬10.0 ~ 34.0)

スチール

48

CC0251SR-K-

FC251-MK

標準在庫

超硬

48

CC0251WR-K-

WFC251-MK



四角コレットチャック  (10.0 ~ 30.0)

スチール

48

CC0251SS-K-

FC252-MK



六角コレットチャック  (10.0 ~ 34.0)

スチール

48

CC0251SH-K-

FC253-MK





Cincom Attachment Collet Chuck ER Collet Chuck

品名          範囲

材質

胴径

DAIYACコード *

CITIZEN品番

備考

アタッチメント チャック  (0.5 ~ 6.0)

スチール

8

CC0008SR-

FCD08-M(C)

標準在庫

アタッチメント チャック  (0.5 ~ 4.0)

スチール

7

CC0099SR-

FC099-M

標準在庫

アタッチメント チャック  (0.5 ~ 7.0)

スチール

10

CC0090SR-

FC090-M

標準在庫



Star SJ-8R

品名          範囲

材質

胴径

DAIYACコード *



備考

コレットチャック     (1.0 ~ 8.0)

スチール

12

SC0120SR-





超硬

12

SC0120WR-







品名          範囲

材質

胴径

DAIYACコード *



備考

ガイドブッシュ     (1.0 ~ 8.0)

超硬

14

SG0140WR-U



固定押し型



Star SJ-8R(太口) JNC-10 RNC-10 SNC-10 SR-10

品名          範囲

材質

胴径

DAIYACコード *



備考

コレットチャック     (1.0 ~ 10.0)

スチール

15

SC0150SR-

S10
TF15



超硬

15

SC0150WR-

S10
TF15





品名          範囲

材質

胴径

DAIYACコード *



備考

ガイドブッシュ     (1.0 ~ 10.0)

超硬

16

SG0160WR-U



固定押し型



Star S-13 VNC-12 SNC-15 JNC-16 RNC-16 SI-12

LA-600

微細加工スピンドル LA-600
高速高精度スピンドルLA-600は、微細加工のニーズにマッチした高速スピンドルユニットです。
毎分60,000回転の高速回転により、小径のエンドミル加工やドリル加工に優れた切削性と仕上げ精度を実現します。

最高回転数60,000回転/分

空冷+セラミックベアリングの採用により、毎分10,000~60,000回転に対応しています。

スピンドル精度1μm以内

スピンドル精度は、1μm以内。動的振れ精度まで管理しています。

コンパクトサイズ・高剛性ステンレスボディ

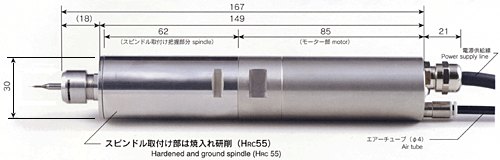

スピンドル本体は、149mmのショートボディ。モーター部およびスピンドル部の外装は、全てステンレス(SUS420J2)を使用。スピンドルのクランプ部は焼き入れ研削加工を施した高剛性仕様。

コンパクトサイズ・高剛性ステンレスボディ

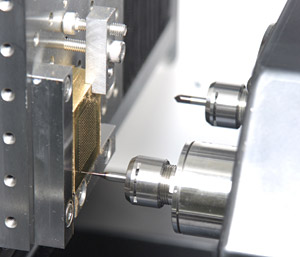

ビサイアMD20加工の写真

ビサイアMD20加工の写真

最大出力370wのハイパワーとフラットトルク

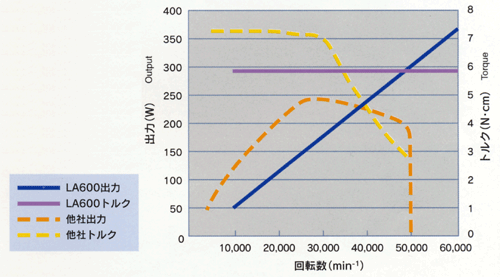

使用回転数10,000~60,000回転/分の全域でフラットトルク特性が得られます。高い信頼性と耐久性のあるブラシレスモータを採用。最大出力は、370wのハイパワーを実現。

出力・トルク出力
出力・トルク出力

主な用途

  • クシ歯型の旋盤で、スピンドル先端部にエンドミル・研磨砥石を取り付け、エンドミル加工・研摩加工用のツーリングとして使用。
  • 旋盤加工の小径の内径穴仕上げ(内径穴研摩など)に使用。
  • 専用機に取り付けて、バリ取り・ドリルによる穴あけ加工・メタルソーによるスリ割り加工等に使用。
  • ロボットアームの先端に取り付けて、バリ取り・磨き加工に使用。

LA-600A

LA-600Aを既存のNCフライス・マシニングセンタに取り付けることにより、高速加工が可能になります。取り付けることにより、高速加工が可能になり ます。毎分60,000回転の高速回転により、小径のエンドミル加工やドリル加工に優れた切削性と仕上げを実現します。

微細加工スピンドル LA-600A 微細加工スピンドル LA-600A

最高回転数60,000回転/分

スピンドル精度1μm以内

最高出力370wのハイパワーとフラットトルク

ブラシレスモータ+セラミックベアリング採用

ダイレクトドライブのブラシレスモータにより駆動します。キヤー等の増速ではありませんので、発熱・振動が少なく良好な仕上げ面が得られます。

各種取付けテーパに対応

BT、HSK等各種テーパに対応します。

製品仕様

回転速度 10,000~60,000回転/分 [min-1]
最大出力 370w
スピンドル精度 1μm以内
冷却用エアー供給 0.2~0.5MPa
清浄なドライエアー φ4mmチューブ径
コレットチャック
(オプション)
当社CCER11-SR使用(AA級以上を推奨)
把持径0.5~6.0mm(チャックナット用スパナ付属)

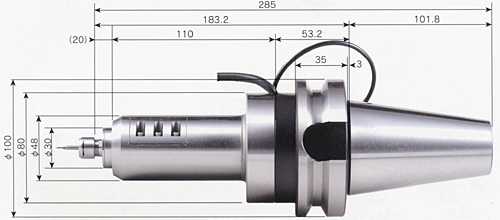

BT50タイプ寸法

BT50タイプ寸法

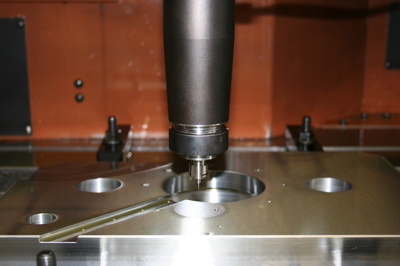

マシニングの取付け写真

マシニングの取付け写真

焼入れダイス鋼への溝加工データ

従来の汎用マシニングセンタの加工とLA-600を汎用マシニングセンタに取付け加工した例。
材料 SKD11(HRc61)
工具 超硬ソリッド成形エンドミル(ノンコーティング)
加工溝長さ 143mm
  LA-600 汎用マシニングセンタ
回転数
N [min-1]
50,000 5,000
送り速度 F
[min/min]
250 15
切込み量(Z方向)
[min/min]
0.1 0.05
面粗度 ○(目視による) ○(目視による)
工具寿命 ×
満1本の加工時間 [min] 3min 40sec 40min以上
断面溝

コントロールユニット

コンパクトサイズのLAシリーズ用 高機能制御コントロールユニットです。

●高性能

LAシリーズ用 高機能制御コントロールユニット
回転速度表示、アラーム表示、外部コントロール機能

●保護機能

冷却エアー供給モニター、過負荷モニター、コード断線モニター、回転状態モニター

●外部コントロール入出力

前面パネルの中央部カバーを外すと、入出力端子があります。POWER ON/OFF、正転/逆転、回転数UP/DOWN、回転数/電流値のモニター、アラーム出力

●各部の名称

1 主電源のスイッチ
2 ROTATIONスイッチ
3 STARTスイッチ
4 速度DOWNスイッチ
5 速度UPスイッチ
6 回転速度表示
7 AIR OUT
8 AIR IN
9 外部入力端子
10 シリアルコネクター(RS232C)
11 MOTORコネクター
12 POWERメイン
13 AC IN 電源ソケット(AC100V供給)
コントロールユニット 各部の名称

●製品仕様

電源 AV100 50/60Hz
AV220 50/60Hz(オプション)
AV240 50/60Hz (オプション)
供給エアー 0.2~0.5MPa 清潔なドライエアー
(コントローラにてエアー供給をモニター)
φ4mm×5mのチューブを付属
定格電力 123w
質量 2.4kg
寸法 W 200 × D 220 × H 42 mm

カスタムメイド

生産設備用、専用機用、OEM用として、各種高精度、高速スピンドルを設計・製作いたします。

専用機用高速スピンドル

▲専用機用高速スピンドル

空気静圧軸受(エアベアリング)スピンドル

▲空気静圧軸受(エアベアリング)スピンドル


QUILL

内面研削砥石用クイル
ダイヤックの内面研削砥石用クイルは、その高精度と品質でお客様のニーズにお応えしております。用途に応じて、1個から受注生産を行い、短納期でお届けいたします。



●各種材料にて製作可能

超硬、先端部超硬ロー付け、ヘビーメタル、スチール

●高精度

振れ精度0.001mm以下

●バランス取り

高速回転に対応したバランス取り(0.01g単位)を行います。

●小径砥石対応

先端超硬部に取付用ネジM1.4から可能です。

●対応内面研削機メーカー

セイコー、ミクロン精密、オカモト、オオクマ他

●1個からの受注対応

図面またはサンプルをいただければ短納期にて製作いたします。



電着砥石

ダイヤックでは、小径電着砥石の販売を始めました。

全種ダイヤモンドとCBNを用意いたしましたので、用途に合わせて選択できます。

  • ご注文に際しましては、下記のように品番・砥石の種類を明記してください。
  • 基本5本単位のご注文になります。それより少なくなる場合はご相談下さい。
  • 納期: 01EW、11EW は、在庫対応。 21EWは、3週間程度となります。
  • 表以外の仕様も製作します。お問合せ下さい。

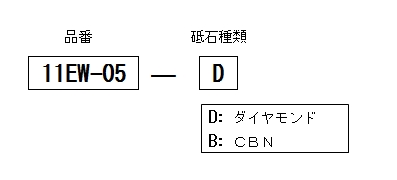

注文記入例
記入例



超硬シャンク電着砥石(タイプ1)

超硬シャンク電着砥石(タイプ1)

品番 形状 粒度
φD1 T L1 L φD
11EW-025 0.25 2.0 3.2 25 3.0 #600
11EW-03 0.3 2.0 4.0 25 3.0 #600
11EW-04 0.4 2.0 4.6 25 3.0 #600
11EW-05 0.5 2.0 5.6 25 3.0 #600
11EW-06 0.6 2.0 6.5 25 3.0 #400
11EW-07 0.7 2.0 7.0 25 3.0 #400
11EW-08 0.8 2.0 7.0 25 3.0 #400
11EW-09 0.9 2.0 8.5 25 3.0 #400
11EW-10 1.0 2.0 8.5 25 3.0 #325
11EW-12 1.2 2.5 12.0 25 3.0 #325
11EW-14 1.4 2.5 12.0 25 3.0 #325
11EW-16 1.6 2.5 14.0 25 3.0 #270
11EW-18 1.8 2.5 14.0 25 3.0 #270
11EW-20 2.0 2.5 14.0 25 3.0 #270
11EW-23 2.3 2.5 15.0 25 3.0 #270
11EW-25 2.5 2.5 15.0 25 3.0 #270

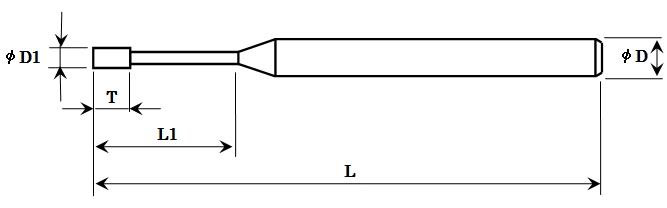

超硬シャンク電着砥石(タイプ2)

超硬シャンク電着砥石(タイプ2)

品番 形状 粒度
φD1 T L1 L φD
01EW-022 0.22 0.8 1.8 25 3.0 #1000
01EW-025 0.25 0.7 2.0 25 3.0 #600
01EW-03 0.3 0.8 3.2 25 3.0 #600
01EW-04 0.4 0.8 3.2 25 3.0 #600
01EW-05 0.5 1.0 4.0 25 3.0 #600
01EW-06 0.6 1.0 4.0 25 3.0 #400
01EW-07 0.7 1.2 5.0 25 3.0 #400
01EW-08 0.8 1.2 5.0 25 3.0 #400
01EW-09 0.9 1.5 6.3 25 3.0 #400
01EW-10 1.0 1.5 6.3 25 3.0 #325
01EW-12 1.2 2.0 8.0 25 3.0 #325
01EW-14 1.4 2.0 8.0 25 3.0 #325
01EW-16 1.6 2.3 8.0 25 3.0 #270
01EW-18 1.8 2.3 10.0 25 3.0 #270
01EW-20 2.0 2.5 10.0 25 3.0 #270
01EW-23 2.3 2.5 12.0 25 3.0 #270
01EW-25 2.5 2.5 12.0 25 3.0 #270





超硬シャンク電着砥石(タイプ3)

超硬シャンク電着砥石(タイプ3)

品番 形状 粒度
φD1 T L1 L φD
21EW-20 2.0 2.0 14.0 30 3.0 #270
21EW-23 2.3 2.3 15.0 40 3.0 #270
21EW-25 2.5 2.5 15.0 40 3.0 #170
21EW-27 2.7 2.7 15.0 40 3.0 #170
21EW-30 3.0 3.0 15.0 40 3.0 #170
21EW-33 3.3 3.3 - 50 3.0 #170
21EW-35 3.5 3.5 - 50 3.0 #170
21EW-40 4.0 4.0 - 60 3.0 #170



トラブルシューティング

  • 製品の全長がマイナスしてしまう

    材料が滑ってしまっていると思われます。下記事項をご確認ください。

    ・材料径が変化していませんか?・工具の切れ味が悪くなっていませんか?
    ・工具の切れ味が悪くなっていませんか?

    上記項目に問題が無ければ、コレットチャックの材料把持力が加工条件に対して不足していることが考えられます。超硬コレットチャックをご使用であれば、ダ イヤックのスチールコレットチャックをお試し下さい。スチールコレットチャックは超硬コレットチャックに比べ約2倍*の材料把持力があります。 (*当社 比)



  • コレットチャックが開かなくなってしまった

    コレットチャックがチャックスリーブに張り付いてしまい、開かなくなる場合があります。これは双方のテーパー部の磨耗(変形)が原因と考えられます。特 に、チャックスリーブのテーパー部の磨耗(変形)は張り付きに大きく影響を及ぼすことがあります。また、コレットチャックの調整が強すぎても磨耗(変形) を早めてしまいます。ダイヤックではチャックスリーブおよびコレットチャックの再研磨を行っております。

    良い状態のコレットチャック
    良い状態(左)
    悪い状態のコレットチャック
    悪い状態(右)

    これらのトラブル以外にも何かお困りなことがございましたら、お気軽にご連絡ください。
    ダイヤックは製品販売だけでなく技術相談も承り、トータルでお客様のモノづくりをサポートいたします。
    コレットチャック・ガイドブッシュに関することならダイヤックにお任せ下さい。

技術情報

  • コレットチャック
    自動旋盤の内部でテーパー部を締め付けることにより、材料やワークをしっかり掴む工具です。使用する機械により様々な形や大きさのものがあります。
  • ガイドブッシュ
    コレットチャックと同じような機構をもち、より加工点に近い部分で材料を程よく支え、材料がたわむのを防ぎます。
  • スチール製コレットチャック・ガイドブッシュ
    スチールは鋼(ハガネ)とも言い、鉄を主成分とする合金の総称のことです。スチール製は超硬製に比べ材料をしっかり掴むことができます。(当社比 約2倍)
    少量品・中量品の加工に適した低価格となっております。
  • 超硬製コレットチャック・ガイドブッシュ
    超硬合金(Carbide)とは硬質の金属炭化物の粉末を焼結して作られる合金です。硬度や耐摩耗性が高いため、長時間使用しても減りにくく、量産品の加工に使われることが多くあります。
  • サーメット製ガイドブッシュ
    サーメット(Cermet)とは、硬質化合物の粉末と金属を複合し焼結した材料です。耐熱性が高く、鉄との親和性が低いため、ステンレス系の加工に使われることが多くあります。

オプション一覧

(詳細はお問い合わせください。)

  • コレットチャック標準首長さ

    製品

    長さ(mm)

    製品

    長さ(mm)

    CC0008

    3

    CC0034   -L12

    12

    CC0029

    2

    CC0071

    10

    CC0029   -L6

    6

    CC0941

    7.4

    CC0096

    4

    CC0081

    10

    CC0096   -L6

    6

    CC0951

    8.3

    CC0261

    6

    CC0251

    8.3

    CC0034

    7

    SC0200

    7



  • 首長コレットチャック
    背面加工の際、首(ボス)部を長くすることで工具が機械に干渉するのを防ぎます。首長部はストレート形状やテーパー形状などご要望にお応えします。
    首長コレットチャック



  • シール付
    すり割の隙間を「シール」という樹脂でふさぐことにより、切粉が中に混入するのを防ぎます。
  • 高精度
    すべての製品に精度検査表が付いていますので、精度をご確認いただくことができます。
    (精度検査のデータは、弊社の測定治具にセットしたときの値です。機械にセットした時のデータとは異なることがあります。)

    振れ精度検査表

    口元

    先端

    _




    サイズ区分

    測定位置

    標準(mm)

    高精度(mm)

    1.00mm以上2.99mm以下

    口元

    0.005

    0.003

    10mm先

    0.006

    0.005

    3.00mm以上

    口元

    0.005

    0.003

    20mm先

    0.008

    0.005



    振れ精度検査 10mm/20mm 振れ精度検査 口元

  • 溝無し
    内径の溝が無いタイプ。主に背面用コレットチャックで使用され、ワークをチャックした時に傷が付くのを防ぎます。
  • 材料ガイド
    主に小径のものに使用され、材料がたわむのを防ぎます。
  • 特殊超硬(超硬ロング)
    標準よりも把握部が長い超硬製コレットチャック・ガイドブッシュです。


Other Product In Group "DAIYAC Collet Chuck & GUIDE BUSH (5)"
